BMD Engineeringでは、設計意図を正確に理解し、寸法・公差・材料・加工方法・溶接仕様など、製作に必要な情報を適切に反映した製作図を作成します。
単に形状をCADで描くだけではなく、実際の加工・組立・施工工程を考慮し、「見やすい・分かりやすい・製作しやすい」図面を意識した設計を行っています。
対応可能な図面
- 部品図・詳細図
- 組立図・総組立図

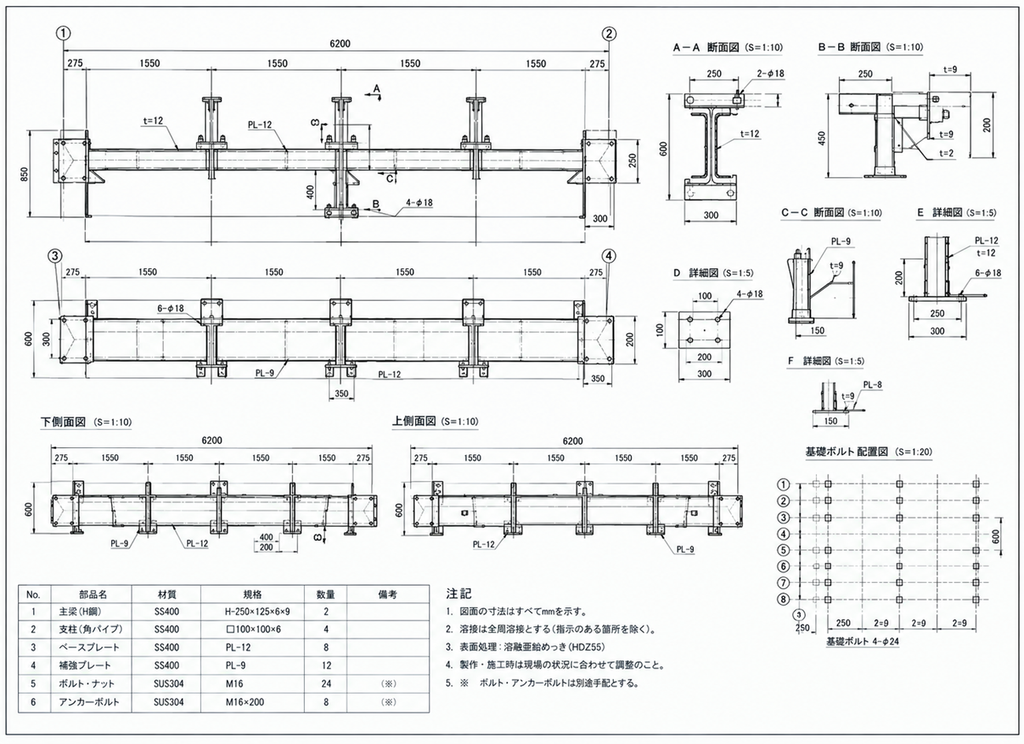

- 製作図・加工図
- 架台・設備フレームの製作図
- 機械部品・板金部品の詳細図
- 配管支持・設備支持部材の製作図
- 既存図面の修正・トレース
- 手書き・PDF図面からのCADデータ化
日本向け図面にも対応
JIS規格や日本の製図ルール、図面表記を考慮したCAD図面の作成が可能です。
お客様指定の図枠・レイヤー構成・線種・文字・寸法スタイル・図面フォーマットにも柔軟に対応し、既存の設計環境に合わせた図面データを作成します。
設計から製作までをつなぐ図面
3D CADで構築したモデルから、必要な部品図・組立図・製作図へ展開することで、設計情報の一貫性を保ちながら、製作現場で使用しやすい図面データを提供します。
